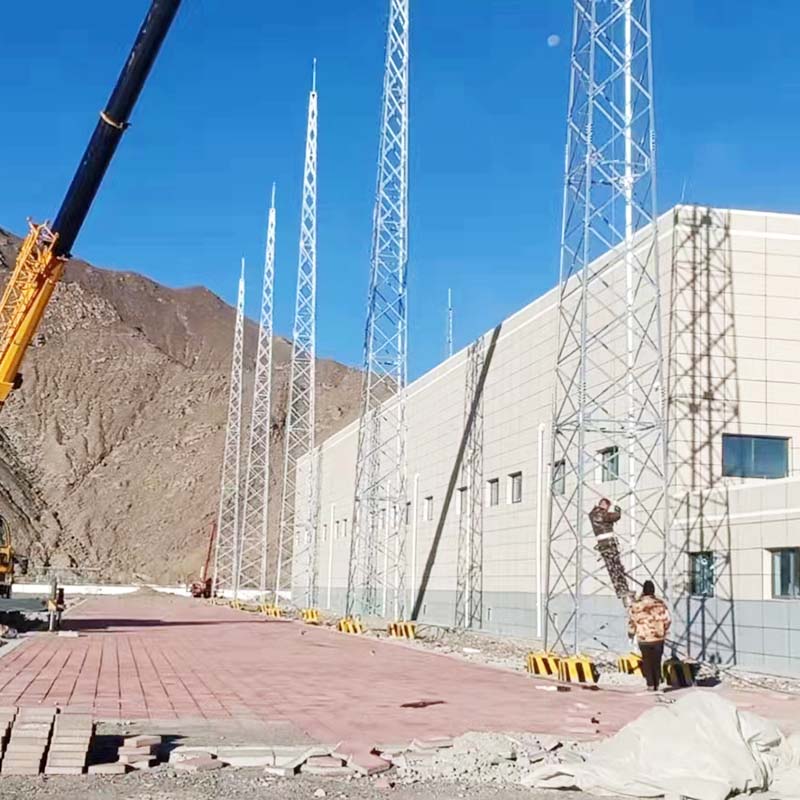

220KV 30 ແມັດ Independent Lightning Protection Tower

ຄຸນະພາບສູງ 220KV 30 Meter ຫໍປ້ອງກັນຟ້າຜ່າເອກະລາດແມ່ນສະຫນອງໃຫ້ໂດຍຜູ້ຜະລິດຈີນ Xuteng Iron Tower. ຊື້ 220KV 30 ແມັດ Independent Protection Towers ຄຸນນະພາບສູງໂດຍກົງກັບລາຄາບໍ່ແພງ.

ຫໍສາຍຟ້າເອກະລາດຂະໜາດ 220KV ຂະໜາດ 30 ແມັດ ແມ່ນໃຊ້ສຳລັບອາຄານເຊັ່ນ: ໂຮງກັ່ນ, ປ້ຳນ້ຳມັນ, ໂຮງງານເຄມີ, ບໍ່ຖ່ານຫີນ, ຄັງເກັບເຄື່ອງ, ແລະບ່ອນເຮັດວຽກທີ່ໄວໄຟ ແລະລະເບີດ.

ໄລຍະປ້ອງກັນຂອງຫໍຄອຍສາຍຟ້າຜ່າຍັງຈໍາເປັນຕ້ອງໄດ້ຄິດໄລ່ໂດຍໃຊ້ວິທີລູກມ້ວນເພື່ອຄິດໄລ່ລັດສະໝີປ້ອງກັນ ແລະໄລຍະປ້ອງກັນ. ເສົາປ້ອງກັນຟ້າຜ່າສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບໂຄງການປ້ອງກັນຟ້າຜ່າໃນອາຄານຕ່າງໆ, ໂດຍສະເພາະໃນໂຮງກັ່ນ, ສະຖານີອາຍແກັສ, ໂຮງງານເຄມີ, ລະເບີດຝັງດິນຖ່ານຫີນ, ຄັງສິນຄ້າ, ແລະກອງປະຊຸມທີ່ໄວໄຟແລະລະເບີດ. ພວກເຂົາຄວນຈະຖືກຕິດຕັ້ງໃຫ້ທັນເວລາ. ເນື່ອງຈາກການປ່ຽນແປງຂອງດິນຟ້າອາກາດ, ໄພພິບັດຟ້າຜ່າຍັງສືບຕໍ່ຮ້າຍແຮງຂຶ້ນ. ປະຈຸ​ບັນ, ອາຄານ​ຫຼາຍ​ຫຼັງ​ໄດ້​ຮັບ​ການ​ປະກອບ​ດ້ວຍ​ຫໍ​ປ້ອງ​ກັນ​ຟ້າ​ຜ່າ, ​ໂດຍ​ສະ​ເພາະ​ແມ່ນ​ເສົາ​ເຫຼັກ​ປະດັບ​ປະດາ​ດ້ວຍ​ເຫຼັກ​ກ້າ​ເທິງ​ຫລັງຄາ. ພວກ​ເຂົາ​ເຈົ້າ​ມີ​ຮູບ​ຮ່າງ​ທີ່​ຫຼາກ​ຫຼາຍ, ຮູບ​ລັກ​ສະ​ນະ​ທີ່​ສວຍ​ງາມ, ແລະ​ການ​ອອກ​ແບບ​ນະ​ວະ​ນິ​ຍາຍ, ແລະ​ໄດ້​ຖືກ​ນໍາ​ໃຊ້​ກັບ​ຫລັງ​ຄາ​ຂອງ​ຕຶກ​ອາ​ຄານ​ຕ່າງໆ​ເຊັ່ນ​ຮູບ​ສີ່​ຫຼ່ຽມ​ມົນ​ແລະ​ສະ​ຖານ​ທີ່​ສີ​ຂຽວ​ໃນ​ເຂດ​ທີ່​ຢູ່​ອາ​ໄສ​ເພີ່ມ​ເຕີມ​ເຊິ່ງ​ກັນ​ແລະ​ກັນ​ແລະ​ກາຍ​ເປັນ​ຕຶກ​ອາ​ຄານ​ຕົກ​ແຕ່ງ iconic ໃນ​ຕົວ​ເມືອງ. ຫຼັກ​ການ​ຂອງ​ຫໍ​ສາຍ​ຟ້າ​ແມ່ນ​ຄື​ກັນ​ກັບ​ຂອງ​ສາຍ​ຟ້າ​ຜ່າ​. ຫຼຸດຜ່ອນໄພພິບັດຟ້າຜ່າ.

1. ຄວາມກົດດັນລົມພື້ນຖານ

2. ຄວາມເຂັ້ມຂຸ້ນຂອງແຜ່ນດິນໄຫວ: 8 ອົງສາ ແລະ ມື້ນ້ອຍ 8 ອົງສາ

ການຜະລິດແລະການຕິດຕັ້ງ:

1. ອົງປະກອບໂລຫະທັງຫມົດຕ້ອງໄດ້ຮັບການ galvanized, ແລະຄວນຈະເອົາໃຈໃສ່ກັບການປົກປ້ອງຊັ້ນ galvanized ໃນລະຫວ່າງການປະຕິບັດງານ.

2. ໃຊ້ທໍ່ເຫຼັກ galvanized ເພື່ອເຮັດໃຫ້ປາຍເຂັມ, ມີຄວາມຫນາຂອງກໍາແພງບໍ່ຫນ້ອຍກ່ວາ 3mm ແລະຄວາມຍາວຂອງແປງກົ່ວບໍ່ຫນ້ອຍກ່ວາ 70mm. 3. ຫໍປ້ອງກັນຟ້າຜ່າຄວນຕິດຕັ້ງແນວຕັ້ງ ແລະ ແໜ້ນ. ການບ່ຽງເບນທີ່ອະນຸຍາດສຳລັບແນວຕັ້ງແມ່ນ 3/1000.

3. ຂໍ້ກໍານົດການເຊື່ອມໂລຫະ: ການເຊື່ອມແຜ່ນຄວນຖືກນໍາໃຊ້ສໍາລັບການເຊື່ອມໂລຫະ, ແລະຄວາມຍາວຂອງ lap ຕ້ອງປະຕິບັດຕາມລະບຽບການດັ່ງຕໍ່ໄປນີ້:

ກ. ເຫຼັກຮາບພຽງແມ່ນສອງເທົ່າຄວາມກວ້າງຂອງມັນ (ມີຢ່າງຫນ້ອຍ 3 ແຂບເຊື່ອມ).

ຂ. ເຫຼັກມົນແມ່ນ 6 ເທົ່າເສັ້ນຜ່າສູນກາງຂອງມັນ.

ຄ. ເມື່ອເຊື່ອມຕໍ່ເຫຼັກຮອບດ້ວຍເຫຼັກຮາບພຽງ, ຄວາມຍາວຂອງມັນແມ່ນ 6 ເທົ່າຂອງເສັ້ນຜ່າກາງຂອງເຫຼັກຮອບ.

4. ເສົາປ້ອງກັນຟ້າຜ່າໂດຍທົ່ວໄປແມ່ນເຮັດດ້ວຍເຫຼັກມົນ ຫຼືທໍ່ເຫຼັກ, ແລະເສັ້ນຜ່າສູນກາງຂອງພວກມັນບໍ່ຄວນຕ່ຳກວ່າຄ່າຕໍ່ໄປນີ້:

ກ. ຫໍປ້ອງກັນຟ້າຜ່າແບບເອກະລາດໂດຍທົ່ວໄປໃຊ້ເຫຼັກຮອບ galvanized ທີ່ມີເສັ້ນຜ່າກາງ 19mm.

ຂ. ຫໍປ້ອງກັນຟ້າຜ່າຢູ່ເທິງຫລັງຄາແມ່ນເຮັດດ້ວຍທໍ່ເຫຼັກກ້າທີ່ມີເສັ້ນຜ່າກາງ 25 ມມ.

ຄ. ຫໍປ້ອງກັນຟ້າຜ່າຢູ່ເທິງສຸດຂອງຫໍຄອຍນ້ຳໃຊ້ທໍ່ເຫຼັກກ້າທີ່ມີເສັ້ນຜ່າສູນກາງ 25 ມມ ຫຼື 40 ມມ.

ງ. ຫໍປ້ອງກັນຟ້າຜ່າຢູ່ດ້ານເທິງຂອງທໍ່ນັ້ນຕ້ອງເຮັດດ້ວຍເຫຼັກຮອບສັງກະສີທີ່ມີເສັ້ນຜ່າກາງ 25 ມມຫຼືທໍ່ເຫຼັກກ້າທີ່ມີເສັ້ນຜ່າກາງ 40 ມມ. ວົງແຫວນປ້ອງກັນຟ້າຜ່າແມ່ນເຮັດດ້ວຍເຫຼັກກ້າຮູບຊົງກົມທີ່ມີເສັ້ນຜ່າກາງ 12 ມມຫຼືເຫຼັກກ້າຮາບພຽງທີ່ມີສ່ວນຕັດ 100 ມມ, ແລະຄວາມຫນາຂອງມັນແມ່ນ 4 ມມ.

5. ເສົາປ້ອງກັນຟ້າຜ່າຄວນເຮັດດ້ວຍເຫຼັກຮອບ ຫຼືທໍ່ເຫຼັກເຊື່ອມ, ເສັ້ນຜ່າສູນກາງຂອງມັນບໍ່ຄວນຕ່ຳກວ່າຄ່າດັ່ງນີ້: ເຂັມຍາວຕ່ຳກວ່າ 1 ແມັດ: ເຫຼັກຮອບແມ່ນ 12 ມມ, ທໍ່ເຫຼັກກ້າ 20 ມມ, ເຂັມຍາວ 1 ເຂັມ. -2m: ເຫຼັກຮອບແມ່ນ 16mm, ທໍ່ເຫລໍກແມ່ນ 25mm, ເຂັມຢູ່ດ້ານເທິງຂອງ chimney: ເຫຼັກຮອບແມ່ນ 20mm, ທໍ່ເຫຼັກແມ່ນ 40mm.

ວິ​ທີ​ການ​ຄິດ​ໄລ່​ແມ່ນ​ກ່ຽວ​ຂ້ອງ​ກັບ radius ການ​ປົກ​ປັກ​ຮັກ​ສາ​ແລະ​ຄວາມ​ສູງ (h​) ຂອງ​ສາຍ​ຟ້າ​ຜ່າ​, ເຊັ່ນ​ດຽວ​ກັນ​ກັບ​ລັດ​ສະ​ໝີ​ຂອງ​ບານ​ມ້ວນ​,

D ແມ່ນລັດສະໝີ rolling (ໄລຍະຫ່າງ flash)

ອາຄານປະເພດທໍາອິດແມ່ນ D = 30 ແມັດ (ກໍານົດໂດຍອີງໃສ່ປະເພດຂອງອາຄານ)

ອາຄານປະເພດທີສອງແມ່ນ D = 45 ແມັດ (ກໍານົດໂດຍອີງໃສ່ປະເພດຂອງອາຄານ)

ອາຄານປະເພດທີສາມແມ່ນ D = 60 ແມັດ (ກໍານົດໂດຍອີງໃສ່ປະເພດຂອງອາຄານ)

ໄລຍະການປົກປ້ອງແມ່ນຄິດໄລ່ໂດຍໃຊ້ສູດມູນຄ່າມາດຕະຖານ: (ກໍານົດໂດຍອີງໃສ່ປະເພດຂອງອາຄານ)

ໂດຍ​ທົ່ວ​ໄປ​ແລ້ວ​, ຍິ່ງ​ຟ້າ​ຜ່າ​ສູງ​, ລະ​ດັບ​ການ​ປ້ອງ​ກັນ​ຂະ​ຫນາດ​ໃຫຍ່​ແລະ​ຜົນ​ກະ​ທົບ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​ທີ່​ດີກ​ວ່າ​. ຢ່າງໃດກໍຕາມ, ພິຈາລະນາຄວາມປອດໄພແລະເສດຖະກິດຂອງການກໍ່ສ້າງ rods ຟ້າຜ່າ, rods ຟ້າຜ່າສ່ວນຫຼາຍແມ່ນສ້າງຂຶ້ນລະຫວ່າງ 35-45 ແມັດ.

ຂໍ້​ຄວນ​ລະ​ວັງ​: ການ​ຕໍ່​ຫນ້າ​ຂອງ​ສາຍ​ຟ້າ​ຜ່າ​ຕ້ອງ​ເປັນ​ທີ່​ດີ​, ແລະ​ຄ່າ​ຕ້ານ​ການ​ຕໍ່​ຫນ້າ​ດິນ​ຂອງ​ມັນ​ບໍ່​ຄວນ​ຈະ​ເກີນ 10 Ω​. ເມື່ອຄວາມຕ້ານທານຂອງດິນສູງ, ໂມດູນດິນກາໄບທີ່ຂະຫຍາຍອອກ, ຕົວແທນການຫຼຸດຜ່ອນຄວາມບໍລິສຸດສູງ, ການເຊື່ອມຕໍ່ສາຍເຄເບີນ graphite, ແລະເຫຼັກເຄືອບສັງກະສີຖືກນໍາໃຊ້ເປັນອົງປະກອບຂອງດິນແນວຕັ້ງ. ຈໍານວນສະເພາະຂອງການນໍາໃຊ້ຕ້ອງໄດ້ຮັບການຄິດໄລ່ຕາມສູດ.

ຕ້ອງ​ໄດ້​ປະຕິບັດ​ການ​ບຳລຸງ​ຮັກສາ ​ແລະ ກວດກາ​ກ່ອນ​ລະດູ​ຝົນ​ໃນ​ແຕ່ລະ​ປີ ດັ່ງ​ນີ້:

1. ການເຊື່ອມຕໍ່ຂອງແຕ່ລະສ່ວນເຊື່ອມຕໍ່ຄວນຈະມີຄວາມຫນ້າເຊື່ອຖືແລະບໍ່ອະນຸຍາດໃຫ້ພວນ;

2. ມູນຄ່າຄວາມຕ້ານທານທັງຫມົດຈາກຕົວຈັບຟ້າຜ່າກັບຕົວເຊື່ອມຕໍ່ຕ່ໍາແມ່ນ ≤ 5 Ω;

3. ການຖົມດິນຂອງສາຍຟ້າຜ່າຕ້ອງດີ, ແລະຄ່າຄວາມຕ້ານທານຂອງຫນ້າດິນບໍ່ຄວນເກີນ 10 Ω.

ພື້ນຖານການອອກແບບຫໍຄອຍປ້ອງກັນຟ້າຜ່າ:

1. ລະຫັດສໍາລັບການອອກແບບການປົກປ້ອງຟ້າຜ່າຂອງອາຄານ (GB50057-2010)

2. ລະຫັດການອອກແບບໂຄງສ້າງສູງ (GBJ135-2006)

3. ລະຫັດການອອກແບບໂຄງສ້າງເຫຼັກກ້າ (GB50017-2014)
